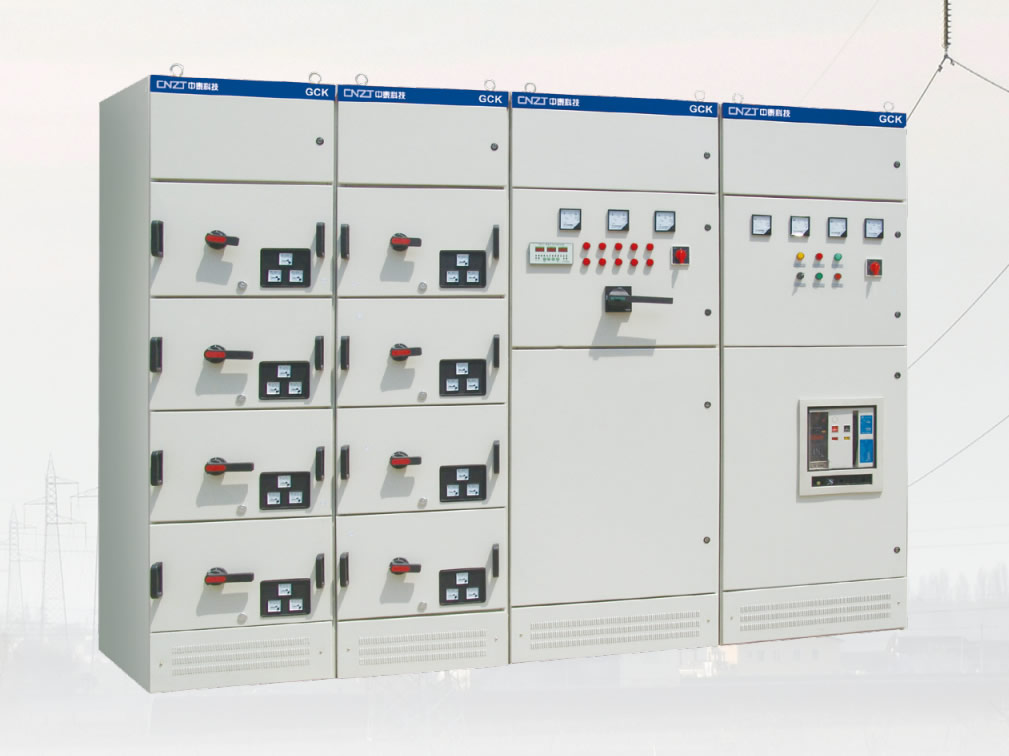

概述 GCK系列低壓抽出式開關柜，適用于所有發電、配電和電力系統使用的場合，如：電力系統、石油化工、工礦企業、民用建筑等等。 GCK系列采用柜架結構組裝，結構靈活，柜內可裝不同的標準元器件，以適應各種使用要求。抽出式單元采用鋁合金滑動導軌和螺旋式推進機構，工作位置明顯，操作輕便、可靠。 本產品符合IEC60439-1, GB/T7251.12-2013, GB/T7251.3-2017和JB/T9661等標準。 正常使用環境
● 周?chē)諝鉁囟炔桓哂?+40℃，不低于-5 ℃，并且24小時內其平均溫度不高于+35℃。 如上述使用條件不能滿足時，應由用戶在訂貨時向制造廠方提出，協商解決。 |
|

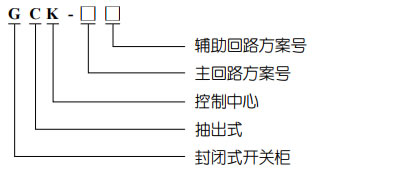

型號含義
產品特點
|
|
額定電壓 |
額定絕緣電壓Ui |
690V AC |
|
額定工作電壓UE |
380V AC |
|
|
過電壓類別 |
Ⅲ |
|
|
污染等級 |
3 |
|
|
額定頻率 |
50/60Hz |
|
|
額定電流 |
主母線額定電流le |
至6300A |
|
額定峰值耐受電流Ipk |
至100kA |
|
|
額定短時耐受電流lew |
至100kA |
|
|
配電母線額定電流Ie |
至1600A |

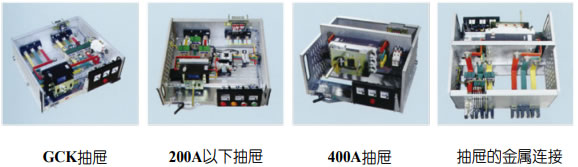

GCK系列柜的基本部分為帶有20mm間隔模數孔的型材骨架，所有框架零件均為免維修型。GCK系列柜為全封閉外殼，防護等級為IP40。柜底部提供底板，電纜出線口可設有阻燃、絕緣的法蘭板。門板和外殼可按需要裝配單個/多個通風口，頂板為全通風型。GCK柜有大電流單元，又有小電流多回路單元；同一柜內同一層的兩個抽屜的小門各自獨立，互不干擾；結構緊湊，組裝靈活，布局合理，排列整齊，占地面積少；結構牢固，連鎖可靠，**度高，功能齊全；操作簡便，互換性能良好，短時耐受電流大。此產品可設計具有滿足與計算機接口相連，實現電力在線集中監測與控制的功能。
