概述 本系列低壓抽出式開關柜是一種用標準模件由工廠組裝(FBA)的組合式柜型，其技術已達到九十年代末**水平。 本系列低壓抽出式開關柜適用于發電廠、變電站、石油化工、冶金軋鋼、交通能源、輕工紡織等工礦企業和住宅小區、高層建筑等場所、作為交流 50~60Hz，額定工作電壓交流660V及以下的電力系統的配電設備的電能轉換、分配和控制之用。 本裝置符合GB/T7251.12-2013《低壓成套開關設備》及JB/T9961《低壓抽出式成套開關設備》****標準、并符合lEC439-1、VDE0660第五部分等****標準。
|
|

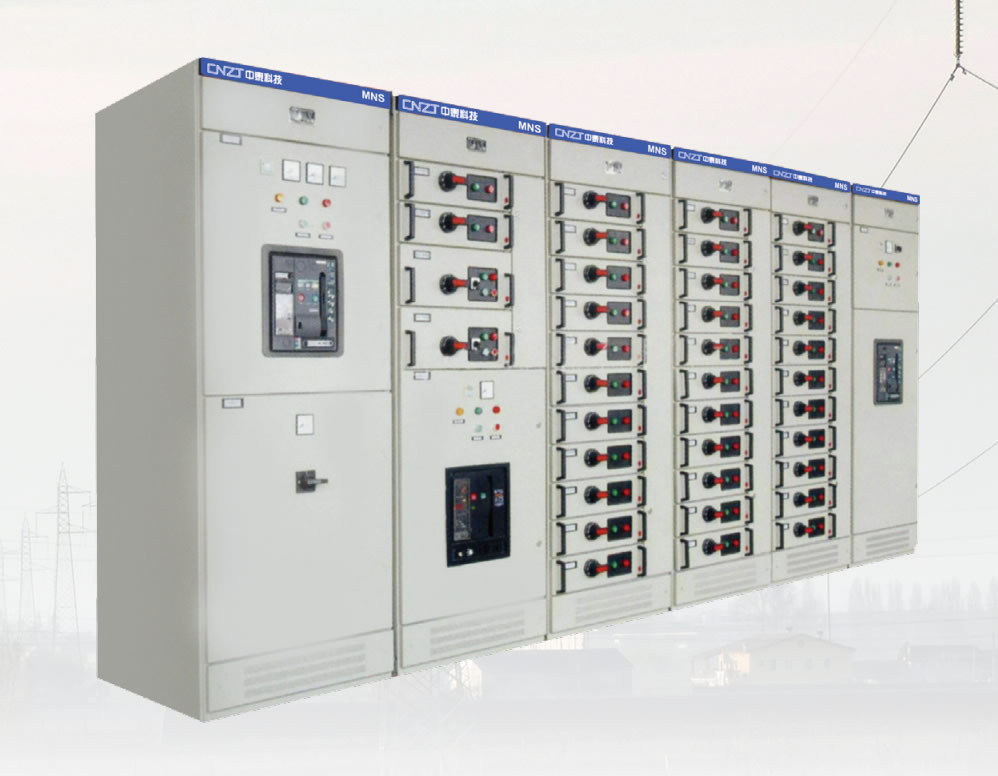

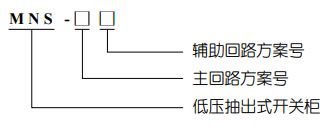

型號含義
正常使用環境 ● 周圍空氣溫度不高于+40℃，不低于-5℃，并且24h內氣平均溫度不高于+35℃； ● 大氣條件：空氣清潔，相對濕度在*高溫度為+40℃時不超過50％，在較低溫度是允許有較高的相對濕度，例如+20℃時為90％，但應考慮到溫度變化，有可能會偶然的產生凝露； ● 海拔高度：≤2000m； ● 本裝置適應于以下溫度的運輸和儲存過程:-25℃~+55℃的范圍之間，在短時間內(不超過24h)可達+70℃，在這些極限溫度下裝置不應遭到任何不可恢復的損傷，而且在以上條件下應能正常工作。
|

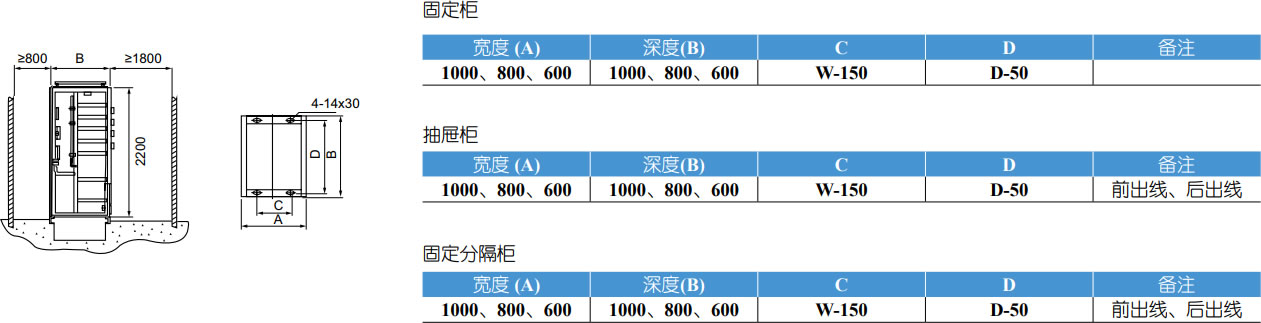

C型型材料的柜架結構開關柜柜體基本結構是由C型型材裝配組成。C型材是以E=25mm為模數安裝孔的鋼板彎制而成。全部柜架及內層隔板都作鍍鋅純化處理。四周門板，側板則作高壓靜電噴塑。
|
序號 |
項目 |
單位 |
數值 |
|
|
1 |
額定絕緣電壓 |
V |
690 |
|
|
2 |
額定工作電壓 |
V |
380、660 |
|
|
3 |
主母線*大工作電流 |
A |
5000 |
|
|
4 |
主母線額定耐受工作電流 |
kA |
100 |
|
|
5 |
主母線額定峰值耐受電流 |
kA |
220 |
|
|
6 |
配電母線(垂直母線)*大工作電流 |
A |
1000 |
|
|
7 |
配電母線(垂直母線)峰值電流 |
標準型 |
kA |
105(*大值) |
|
加強型 |
kA |
175(*大值) |
||
