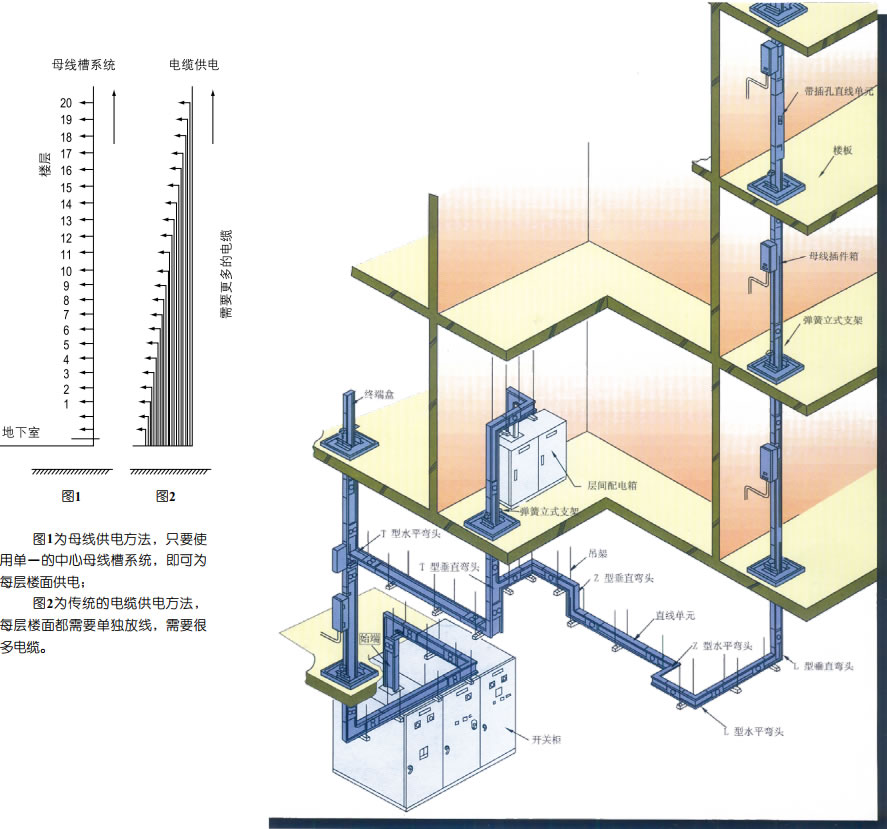

密集型母線槽用途與特點 CKX8密集型母線槽是現代化企業、高層建筑及其它各種需大電流場所*為理想的輸配電設備。具有傳輸容量大，線路損耗小、短路強度高，散熱性能好，其緊湊的結構和通用互換性可使用戶的線路變更，擴展、分支更為方便，靈活。 適用范圍 適用于額定工作電壓660V及以下，頻率為50Hz(或60Hz)，額定電流100A~5000A的，三相四線、三相五線制的供配電系統。 母線槽遵循的標準 ●環境溫度：*高氣溫：+40℃,*低氣溫-30℃ ●風速：相當34m/s(不大于700Pa） ●濕度：日相對濕度平均值不大于95%月相對濕度平均值不大于95% ●防震：水平加速度不大于0.4m/s2，垂直加速度不大于0.15m/s2 ●安裝地點傾斜度：不大于3。 ●安裝環境：周圍空氣應不受腐蝕性、可燃性氣體、水蒸氣等明顯污染，安裝地占無劇烈震動。 訂購本產品超出上述條件規定時，請與本公司協商。 |
|
母線槽額定工作電流(A) |
短時耐變電流(有效值)KV |
COSΦ |
N |
|
100-200 |
15 |
0.3 |
2.0 |
|
250-630 |
25 |
0.25 |
2.1 |
|
800-2000 |
30 |
0.25 |
2.1 |
|
2500-3250 |
50 |
0.2 |
2.2 |
|
4000-5000 |
80 |
0.2 |
2.2 |
|
符合標準 |
GB7251.1-2013、IEG60439-1、IEG60439-2 |
|
額定絕緣電壓(V) |
交流690、1000 |
|
額定工作電壓(V) |
交流220、380、660 |
|
額定頻率(Hz) |
50(60) |
|
額定電流(A) |
200A-5000A的三相四線、三相五線制供配電系統 |
|
額定短時耐受電流(有效值)KA/S |
30、50、80 |
|
額定峰值耐受電流(KA) |
63、105、176 |
|
絕緣電阻 |
每個出線槽單元的相與相及相與外殼之間，在正常使用下的絕緣電阻不小于20MΩ |
|
介電強度 |
交流工頻電壓有效值3750V 1min |
|
防護等級 |
IP40、IP54 |
